产品概要
易字AL系统铝型材加工中心专门为加工铝型材而设计，材用丝杆螺母驱动技术。一次夹装厚可以自动控制完成切割、钻孔、挖槽、倒角等工序加工。用于铝、铜等金属以及塑料木材的加工。
标准配置
| 1.主轴采用意大利原装进口HSD 9KW 24000rpm高速主轴 |
| 2.台湾进口8刀座盘式换刀系统 |
| 3.三轴全部采用进口丝杆导轨，XY轴采用螺母驱动技术，Z轴采用德国R+W直联 |
| 4.美国进口微量喷雾冷却系统 |
| 5.控制系统采用西班牙FAGOR发格8055高档控制系统，再二次开发，带硬盘、网络及串口DNC |
| 6.日本进口全自动对刀仪 |
| 7.气动定位及夹紧系统 |
| 8驱动采用日本进口全数字化交流伺服驱动系统 |
控制系统
| FAGOR 8055 PLUS控制系统 控制系统采用西班牙FAGOR公司生产的 8055 PLUS 分体式多语言版高档数控系统，高速CPU轻松实现高速雕铣加工必备的高速运算速度。 |
| 强大的功能介绍 1.多原点定位,快速设定零平面； 2.集成了PLC功能的工业用CNC控制系统； 3.国内国外良好的技术支持； 4.兼容各种 CAD/CAM 软件并具备完善的后处理程序； 5.3D刀路图形模拟； 6.远程诊断； 7.可选择加速模块用于高速加工； 8.支持ISO G代码，及高级编程语言； 9.所有轴支持直线，圆弧及螺旋线硬插补； 10.坐标旋转及图形缩放功能； 11.用户可以定义子程序及方便扩展各种功能； 12.刀具半径 (G41, G42),长度补偿(G43) 另外具备半径和长度的磨损补偿； 13.DNC 串口及网络通讯； 14.高分辨率的真彩工业LCD显示器； 15.在线错误诊断和PLC监视所有 I/O 口状态； 16.面板集成各轴移动，进给速度调整及主轴控制功能。 |
| 极高的稳定性 对于大幅面的雕铣机来说，加工一张板材可能需要连续加工几个小时，甚至是好几天。一般的皮纹模具、陶瓷模具的加工都需要好几天的连续加工，这时机床的稳定性就显得特别重要，只有工业用控制系统才能经得起这样的考验。即使有些加工的时间很短，但是材料却很昂贵，比如进口的不锈钢板材、亚克力板材、人造大理石板材，每张的价格是几千元到几万元不等，机床不稳定将导致用户损失惨重！采用工业级高稳定性的FAGOR系统，您就可以高枕无忧。 |
| 操作非常容易 易字工程师在总结十年切割经验的基础上，在FAGOR系统上再开发，将切割雕刻行业的经验赋予了这个系统，使得这个系统使用起来极为方便。不仅如此，我们还可以按照用户的要求，开发出更多适合本行业实用的功能。 |
| 龙门轴同步功能 控制系统特有的龙门轴同步功能，能精确的保证龙门轴的同步。用户可以使用简单的检测方法来测试，即测量任意长方形的对角线误差。 |
| 真彩液晶显示 11寸工业级的显示器，显示所有程序，功能和数据。图形在线模拟。各种状态实时显示。 |
| 故障自动停机 当机器出现故障时会自动停机，并报告故障信息。100％保证绝对不扎刀、不乱走刀。 |
| 工具架 操作台附带的工具架为刀具、夹头及扳手提供了方便的储存空间。 |
规格参数
| 型号Model | AL4000 | ||
| 控制系统（Controller) | Fagor 8055 | ||
| X轴行程 (X Axis Stroke) | 4000mm | ||
| Y轴行程 (Y Axis Stroke) | 600mm | ||
| Z轴净高 (Z Axis Clearance) | 255mm | ||
| Z轴速度(Z Axis Stroke) | 400mm | ||
| 主轴功率 Spindle Power | 9KW | ||
| 主轴转速 Spindle speed | 24000rpm | ||
| 刀柄 Tool Holder | ISO30 | ||
| 刀库 Auto Tool Changer | 8刀座盘式换刀系统 8 Holder Servo Disc ATC | ||
| X轴速度 Speed(X Axis) | 36m/,in | ||
| Y轴速度 Speed(Y Axis) | 25m/,in | ||
| Z轴速度 Speed(Z Axis) | 15m/min | ||
| 重复定位精度 Repeating Position | 0.01min *注1 | ||
| 电压 Voltage | 3 Phase 380V/30A | ||
| 气压 Air Pressure | 7bAR | ||
| 整机重量 Weight(KG) | 4000 | ||
*注1：4000mm以上设备X轴采用斜齿条齿轮传动，X轴重复定位精度为0.05mm，Y轴及Z轴采用滚珠丝杆传动。
安装尺寸
| 型号Model | L(MM) | W1(MM) | W2(MM) | H(MM) |
| AL4000 | 5690 | 1580 | 2375 | 2685 |

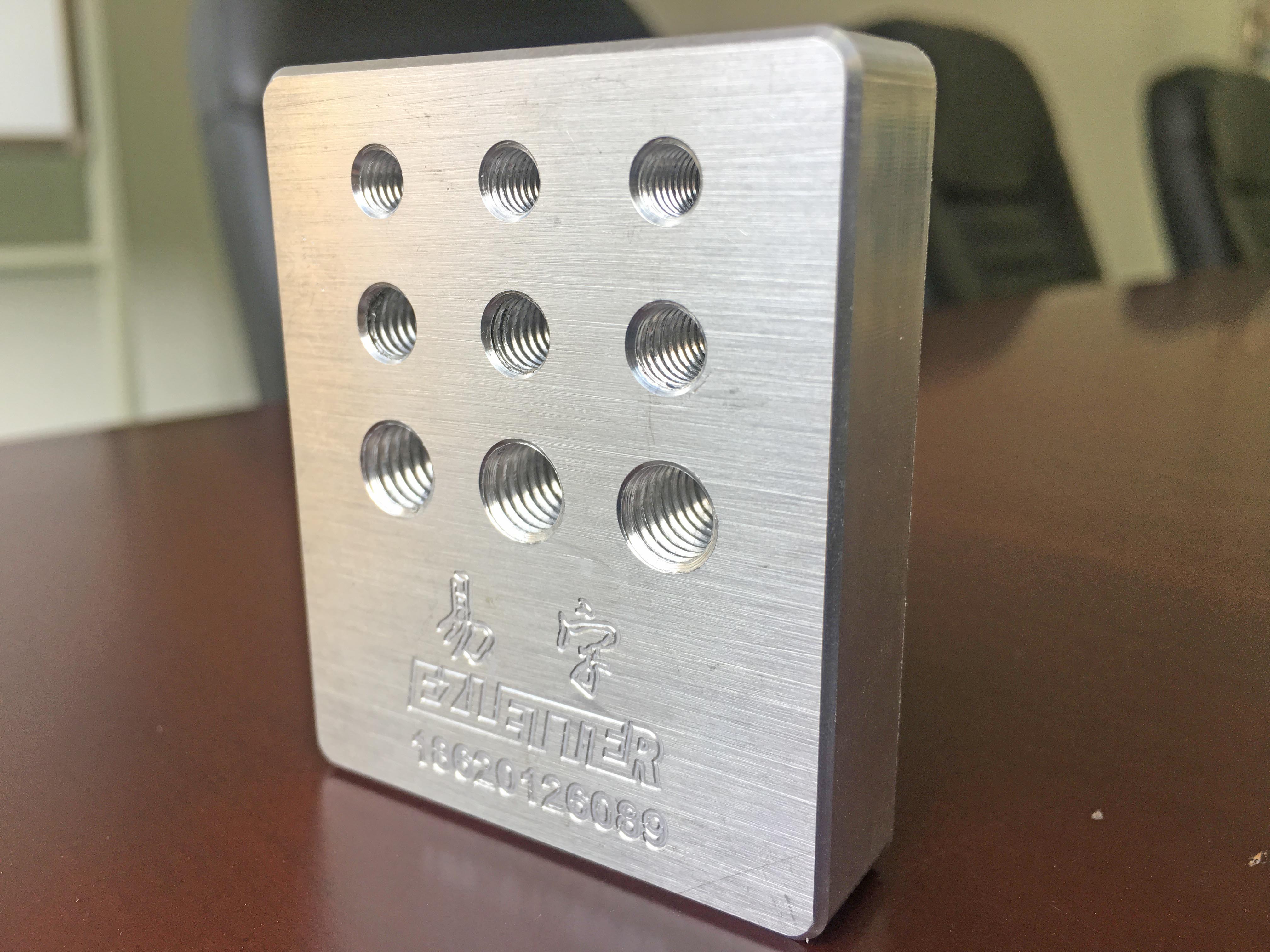

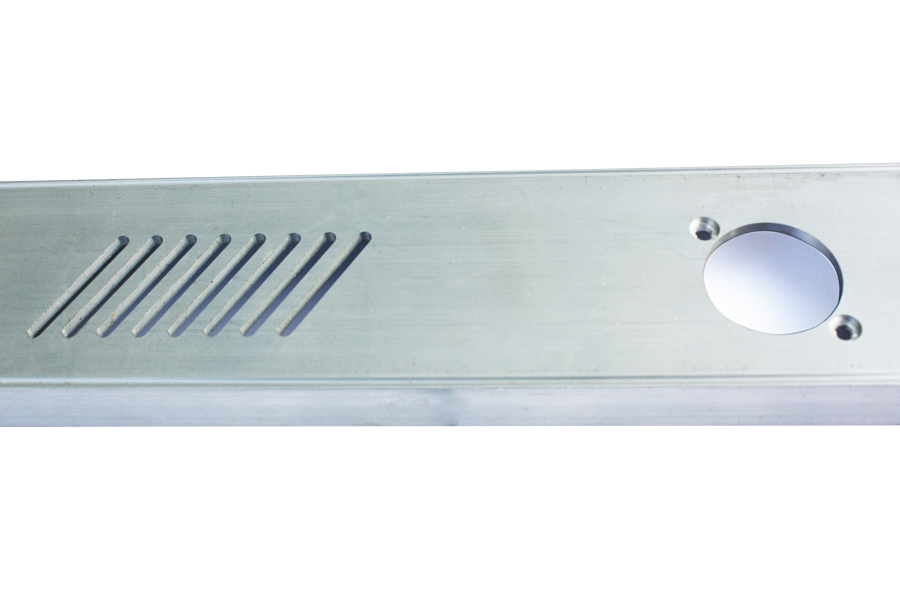

应用领域
用于铝、铜等金属以及塑料木料的加工
