易字手自一体光纤激光焊接机
易字手自一体光纤激光焊接机为先进的光纤激光技术和数控系统相结合的一款焊接设备；操作简单灵活，具有三种工作模式；焊接速度快，出光稳定，焊接牢固；焊接材料范围广泛，不锈钢、碳钢、铝板、铜板都能焊接。
观看产品视频
产品咨询
相关产品
产品概要
操作简单灵活，具有三种工作模式；焊接速度快，出光稳定，焊接牢固；焊接材料范围广泛，不锈钢、碳钢、铝板、铜板都能焊接。

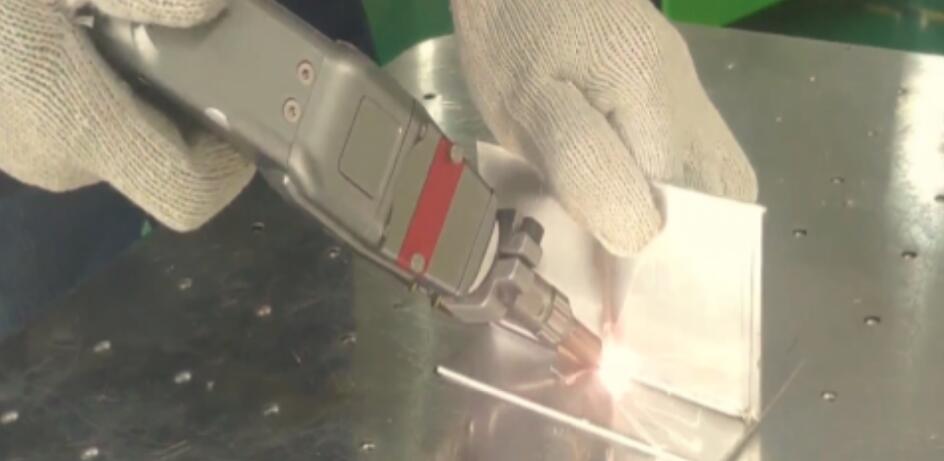

手持模式
由人工手持焊枪，在工件上进行焊接加工。这种方式灵活方便，适合焊接比较大的、笨重的、不方便移动的工件。

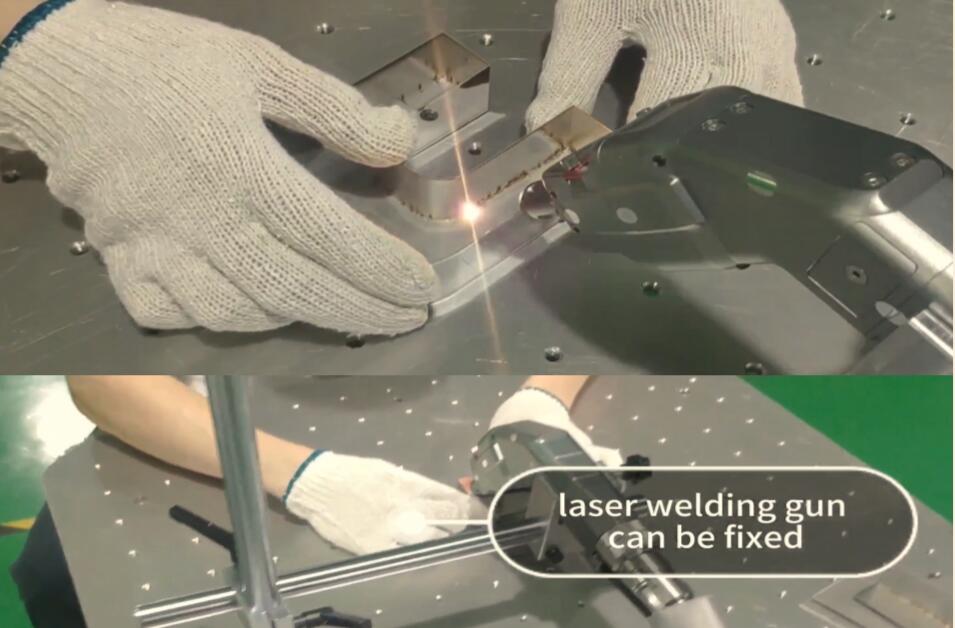

固定模式
将焊枪固定在工作台面上，可以将双手解放出来，移动操作需要焊接的工件，将焊缝对准激光点进行焊接。这种方式适合焊接比较小的、轻便的、容易移动的工件。

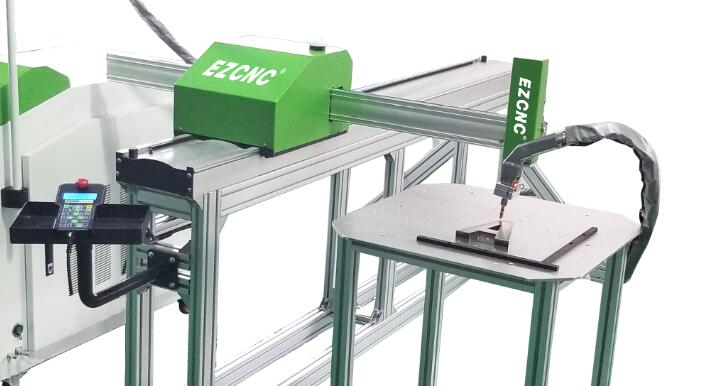

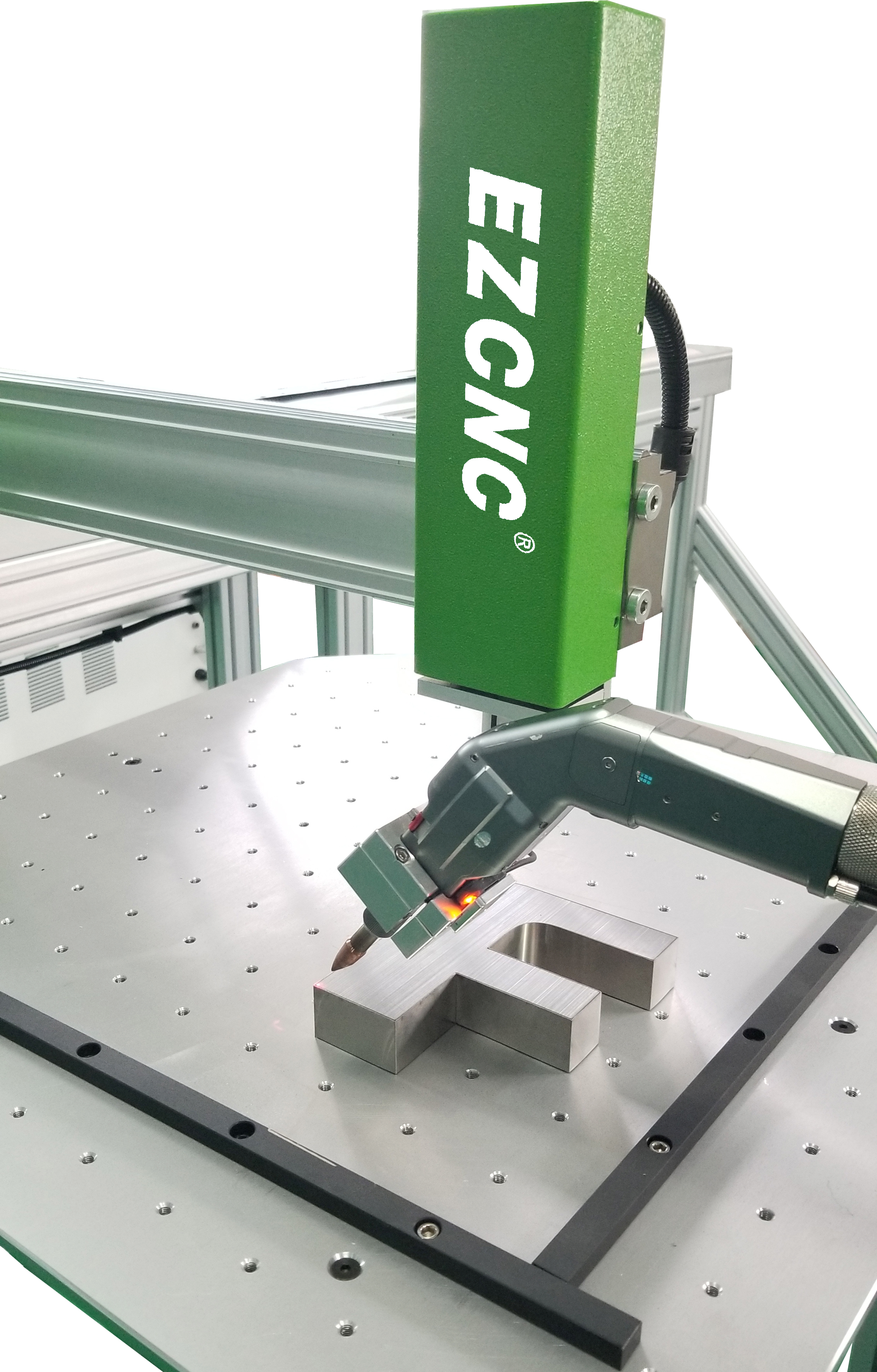

自动模式
|
 |
焊枪头固定在特制的支架上，通过数控系统及软件控制，焊接头可以在X/Y/Z轴上自动运动，从而自动焊接各种形状的工件。这种方式可以精确控制焊接的速度，以达到焊缝均匀，减少后处理的目的。适用于大批量，高精度的焊接。可以采用在线快速编程。
规格参数
| Laser Power | 500W/1000W | 1500W/2000W |
| Laser Wavelength | 1070nm±5% | |
| Working Voltage | Single-phase 220V±5%,50Hz | Three-phase 380V±5%,50Hz |
| Fiber Wire Length | 10m/standard 10m | |
| Aiming Positioning | Red Light Indicator+Fixture | |
| Control Model | TTL Leve/GUI | |
| Cooling System | Integrated Thermostat | |
| Wedling Gap | ≤0.2mm | |
| Welding Speed | 0~120mm/s | |
| Welding Thickness | 0.5~2.0mm | 0.5~5.0mm |
Welding Parameter
| Material | Gas | Weld thickness(mm) | 500W | 1000W | 1500W | 2000W |
| Stainless steel | Argon/Nitrogen | 0.5 | √ | √ | √ | √ |
| 1.0 | √ | √ | √ | √ | ||
| 1.2 | √ | √ | √ | √ | ||
| 1.5 | √ | √ | √ | √ | ||
| 2.0 | √ | √ | √ | √ | ||
| 2.5 | √ | √ | √ | √ | ||
| 3.0 | √ | √ | √ | √ | ||
| 3.5 | √ | √ | √ | |||
| 4.0 | √ | √ | √ | |||
| 5.0 | √ | √ | ||||
| 6.0 | √ | |||||
| 7.0 | √ | |||||
| Aluminum | Nitrogen | 1.0 | √ | √ | √ | |
| 1.2 | √ | √ | √ | |||
| 2.0 | √ | √ | √ | |||
| 2.5 | √ | √ | ||||
| 3.0 | √ | √ | ||||
| 4.0 | √ | |||||
| 5.0 | √ | |||||
| carbon steel | Argon/Nitrogen | 0.5 | √ | √ | √ | √ |
| 0.8 | √ | √ | √ | √ | ||
| 1.0 | √ | √ | √ | √ | ||
| 1.5 | √ | √ | √ | √ | ||
| 2.0 | √ | √ | √ | √ | ||
| 2.5 | √ | √ | √ | √ | ||
| 3.0 | √ | √ | √ | √ | ||
| 3.5 | √ | √ | √ | |||
| 5.0 | √ | √ | √ | |||
| 6.0 | √ | √ | ||||
| 7.0 | √ | |||||
| Galvanized sheet | Argon/Nitrogen | 0.5 | √ | √ | √ | √ |
| 0.8 | √ | √ | √ | √ | ||
| 1.0 | √ | √ | √ | √ | ||
| 1.5 | √ | √ | √ | |||
| 2.0 | √ | √ | √ | |||
| 2.5 | √ | √ | ||||
| 3.0 | √ | |||||
| 4.0 | √ |
标准配置
|
项目 |
参数说明 |
|
|
主要配置 |
||
| 控制系统 | 采用8寸触摸屏，可以实时调节激光控制模式和激光器功率，方便实用 | |
|
焊枪（加长） |
QBH接口方式，结构简单，双摆头设计，更容易对位，具有吹气功能，配置安全防护功能 |
|
|
激光器额定输出功率 |
1000W/1500W/2000W光纤激光器 |
|
|
激光中心波长 |
1070nm±5% |
|
|
功率可调范围 |
10—100% |
|
|
最大调制频率 |
50KHz |
|
|
物理特性及其它 |
||
|
保护气体 |
氩气或者氮气 |
|
|
安装尺寸 |
2500*1000mm |
|
|
使用环境 |
洁净无尘，无震源，温度13℃-30℃，湿度5%-75% |
|
样品展示

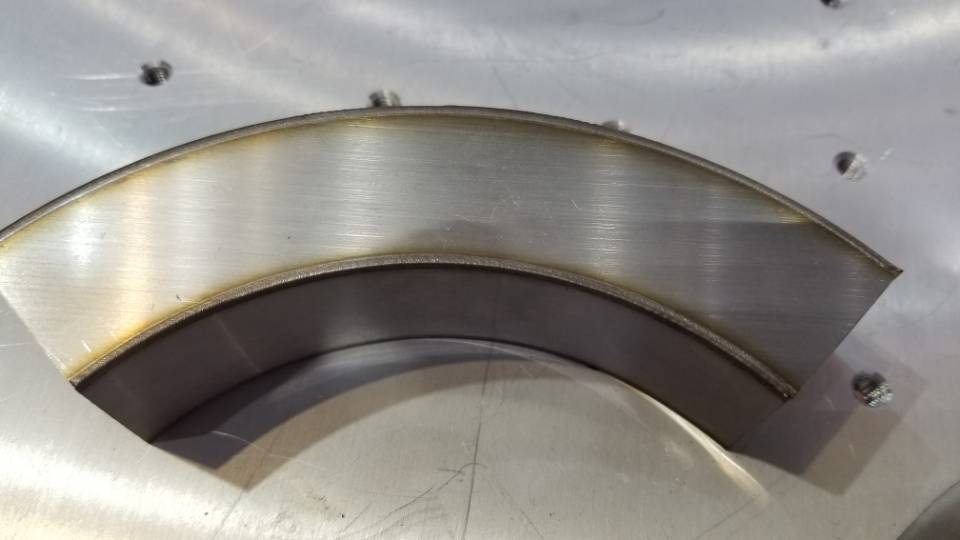

焊缝细节
镀锌板
铝
不锈钢
8.00mm 铝板
