易智光纤激光切割机是集光纤激光技术、数控技术、精密机床技术于一体的高新技术设备。易智光纤激光切割机具有切割质量好、切割速度快、使用维护成本低的特点,是您金属切割的最优选择!
观看产品视频
产品咨询
产品概要

易智光纤激光切割机是集光纤激光技术、数控技术、精密机床技术于一体的高新技术设备。易智光纤激光切割机具有完美的切割质量,极快的切割速度,极低的切割和维护成本,是您金属切割的完美选择!进口激光器,龙门双驱动,强劲高效的进口齿轮齿条传动结构,让切割性能及稳定性再度升级,搭配自定式夹具系统让您领略它的高精度、高质量、高稳定性,易智光纤激光切割机让汽车配件、机箱机柜等加工领域加速前进;也将开创着五金加工、广告礼品等行业新的未来!
标准配置
机械结构简述
1.采用龙门结构,台面静止、龙门架移动。
2.整机采用矩形管焊接,退火去应力热处理后精加工。
3.XY采用进口直线导轨和斜齿轮齿条传动,X轴采用双驱动方式,Z轴采用进口滚珠丝杠传动。
4. Z轴的伺服电机和滚珠丝杠之间采用德国钢制联轴器直联技术,这样即使在强力切削情况下,也能保证很好的刚性和定位精度。
5. Z轴丝杆采用台湾双支撑座,Z轴的滚珠丝杆在两端都使用一组背对背角接触推力球轴承进行支撑。
6. 配日本安川(YASKAWA) 全数字化交流伺服驱动系统, Z轴驱动带制动器。
7. 整机采用了进口材料制作的柔性防护罩,不易沾上切屑而影响精度或者损坏。
电气部分简述
1、采用进口柔性电缆及全封闭的拖链系统。
2、电柜内的其它元件采用YASKAWA 、ABB 、FINDER 、WAGO、SUNX、LAPP进口品牌。
控制系统
采用专业的CypCut/Au3tech激光切割控制系统,集文件读取、设计、输出和加工控制为一体,软件即可完成从设计到加工的全过程。软件提供丰富的激光切割工艺参数,灵活的排样及刀路编辑能力,引入引出、桥接、共边、光斑补偿、曲线平滑、分割、合并、自动区分内外模等功能一应俱全,提供随速PWM实时功率调节,渐进穿孔防爆孔等特殊工艺。
自动转换气体系统
采用高压气体自动转换系统,当客户需要在氧气、氮气或者空气之间转换时,只需要在操作系统中轻轻点一下鼠标即可,不需要人工换气。
台面升降系统
台面上有3-5个可以自动升降的钢辊,上材料时升起来,放好材料后降下去,上下料简单方便。
自动跟踪系统
1.采样率1000次每秒。
2.最快跟随速度可达500毫米/秒。
3.静态检测精度0.001毫米,动态响应精度0.02毫米。
4.支持网络通讯,U盘在线升级。
5.支持碰板报警,板材缺失报警,有效防止激光头的意外碰撞。
6.支持边缘检测及自动寻边切割,支持蛙跳式上抬,分段穿孔,上抬高度任意设置。
7.一键式标定过程,操作快速简单方便。
8.信号传输线缆长度达100时,信号不衰减,抗干扰能力强。
激光器及切割头
1、光纤激光器,具有切割成本低、切割质量好、切割速度快、维护成本低特点。
2、切割头带自动跟踪系统。
3、分区抽风排烟系统。
4、精密不锈钢内胆水冷却机。
规格参数

型  号(Model)

GE1530

GL2030

GL2040

可加工区域(Size)

1.5m x 3.0m

2.0m x 3.0m

2.0m x 4.0m

激光器(Laser)

IPG光纤激光器/GW光纤激光器

激光器功率(Laser Power)

1KW/1.5KW/2KW/3KW可选(Option)

激光波长(Laser Wave Length)

1070nm

最大切割厚度(Max Cut Thickness)

1000W:不锈钢(Stainless Steel)6mm、碳钢(Steel)8mm

参考速度(Ref Cut Speed)

1000W:1mm不锈钢 20m/min

双丝杆驱动(X-dual Ballsrew)

伺服系统(Servo)

安川 Yaskawa

最大切割速度(Max Speed)

30m/min

横梁高度(Z Clearnce)

150mm

控制系统(Controller)

CypCut/Au3tech激光切割控制系统

抽风排烟分区(Vacuum Zone)

2

整机功率(Power)

380V/20A

重量(Weight)

2500KG

3000KG

4000KG

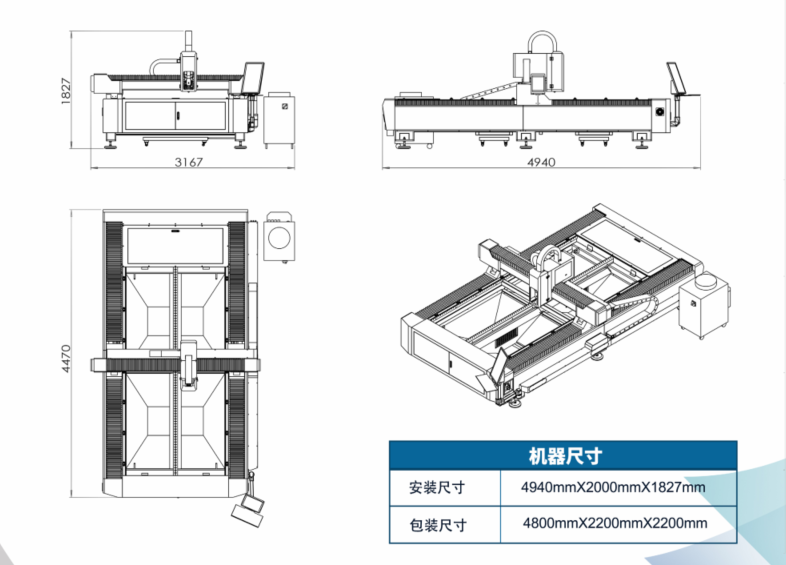

安装尺寸



size





应用领域
 广告行业:发光字、标识标牌等
木器行业:汽车内饰、音响、乐器,办公家具、移门、衣柜等
广泛应用于钣金、五金制品、钢结构、精密机械、汽车配件、眼镜、首饰、铭牌、广告制品、工艺品、电子、玩具、包装等行业
